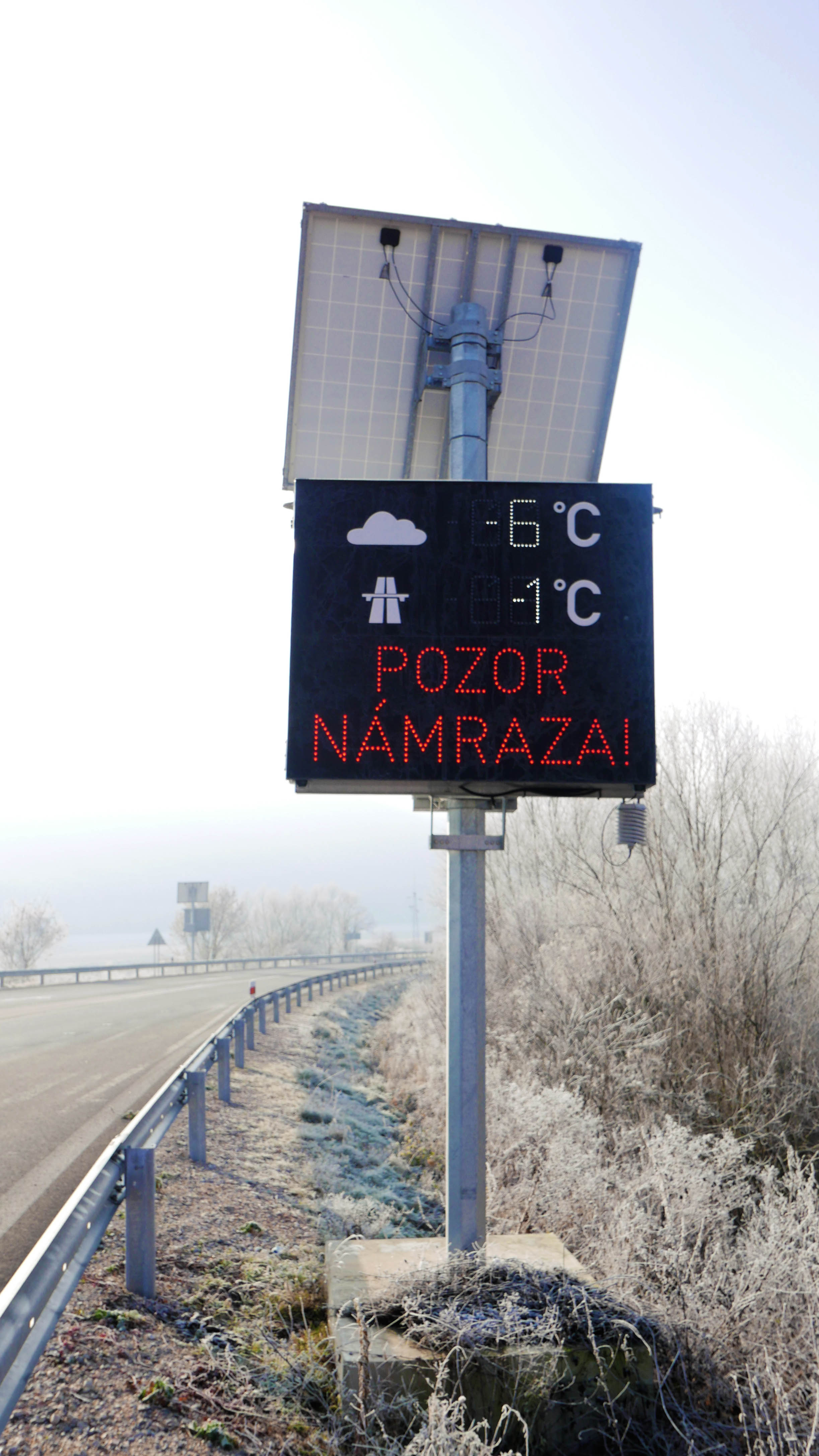

Proměnná dopravní značka s integrovanými silničními senzory

  • 22. 02. 2018

Úspěšně jsme instalovali a odzkoušeli nový systém Proměnných dopravních značek, které jsou schopni zpracovávat a vyhodnocovat meteorologické informace z různých typů čidel.

Technický popis části zařízení:

  1. Řídící jednotka meteo stanice
  2. Silniční senzory
  3. LED zobrazovač
  4. Solární soustava
  5. Nosná konstrukce

Složky B, C, D, E jsou volitelné součásti zařízení.



A) Řídící jednotky meteo stanice

  • Základní popis: Řídící jednotka je tvořena vestavným počítačem se zdrojem, připojenými senzory a síťovým modemem GSM.

Senzory se připojují po linkách RS-485 (variantně RS-232), modem je připojen po sběrnici Ethernet.

  • Komunikační protokol: TLS-2012, varianta TLSoIP
  • Procesor: STM32F407 32-bit ARM Cortex M4, 168 MHz, 210 DMIPS, RTC
  • Paměť: 1 MB FLASH, 192 kB statická RAM, 80 byte zálohovaná RAM
  • Externí paměť: MicroSD karta
  • USB: 2.0 OTG
  • Ethernet: 10/100 Mb podle IEE 1588v2 (RJ45 konektor)
  • Sériové kanály:

2 x RS232, max 2,62 Mbit/s

1 x volitelný RS232 / RS485 / TTL

4 x RS485 (multiplexované)

1 x I2C

  • Digitální vstupy: 8 x konfigurovatelné pro spínání proti GND / 24 V
  • Digitální výstupy: 4 x max. 2A, konfigurovatelné pro spínání GND /  24 V
  • Analogové vstupy: 4 x 0-24 V
  • Pracovní teplota: -40°C až +85 °C
  • Napájecí napětí: 18 – 36 V (9-36 V volitelně)
  • Spotřeba energie: Řídící jednotka meteo stanice: 1,5W Router: Max. 2,5W





B) Senzory

  • PWS 9 - sensor pro viditelnost a aktuální počasí

Napájení: 11VDC – 15VDC

Spotřeba: 0,75W + 2,4W topení

Stupeň krytí: IP65

Pracovní teplota: 20°C až +50 °C

Výstupní data: intenzita srážek, viditelnost, kód počasí / typu srážek

Komunikační parametry RS485: Baudrate 1200Bd, Databits 8, Parita none, Stopbita 1



  •  ITS – silniční senzor

Napájení: 12VDC – 24VDC

Spotřeba: 0,6W

Stupeň krytí: IP65

Pracovní teplota: 40°C až +75 °C

Výstupní data:  teplota vozovky, tloušťka vodního filmu, teplota tuhnutí, stav povrchu vozovky, zbytková sůl

Komunikační parametry RS485: Baudrate 1200Bd, Databits 8, Parita none, Stopbita 2

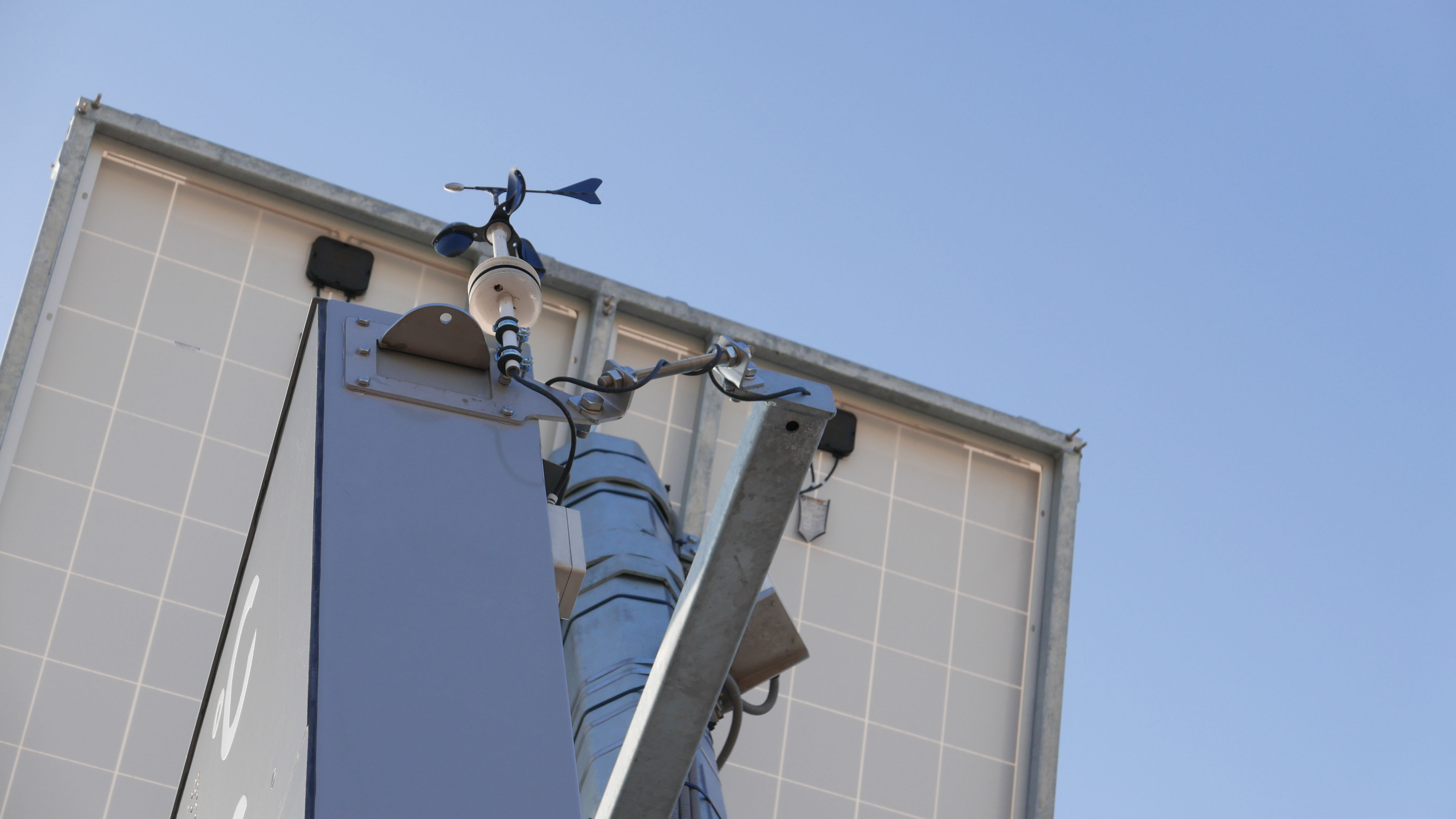

  • Anemometr

Napájení: 5VDC – 10VDC

Spotřeba: 0,06W

Výstupní data: teplota ovzduší, relativní vlhkost, rosný bod, tlak vzduchu, směr a rychlost větru

Komunikační parametry RS485: Baudrate 115200Bd, Databits 8, Parita none, Stopbita 2

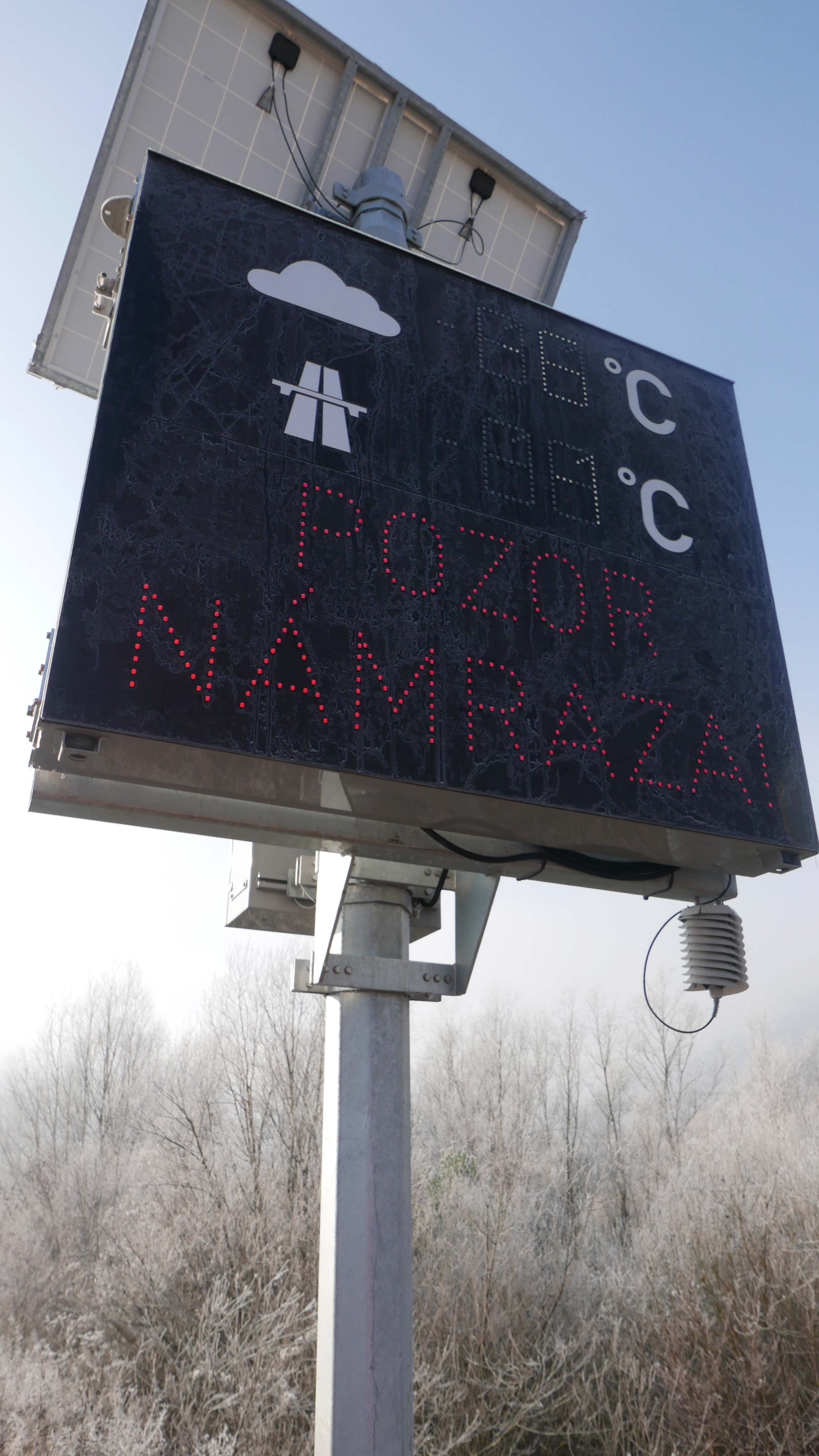

C) LED zobrazovač (rozšíření)

  • Grafická oblast:

a) 100 - Teplota vozovky:

Výška písma: 240mm

Barva: bílá

Počet LED: 93ks

Provozní spotřeba:

a) max. jas a rozsvícení hodnoty „-38“: 3,2W

b) min. jas (noc) a rozsvícením hodnoty „-38“: 0,4W

b) 010 – Teplota vzduchu

Výška písma: 240mm

Barva: bílá

Počet LED: 93ks

Provozní spotřeba:

a) max. jas a rozsvícení hodnoty „-38“: 3,2W

b) min. jas (noc) a rozsvícením hodnoty „-38“: 0,4W

  1. 001- Nápis (POZOR NÁMRAZA)

Výška písma: 240mm

Barva: červená

Počet LED: 284ks

Provozní spotřeba:

a) max. jas: 10W

b) min. jas (noc): 0,5W

  • Optické parametry (podle normy EN 12966-1+A1):

Jas:  a) třída L3

Poměr jasu: třída R2

Barva:  barevné souřadnice odpovídají třídě C2

Úhel vyzařování: třída B4 (horizontální -10° /+10°, vertikální 0/-10°)

  • Fyzikální požadavky (podle normy EN 12966-1+A1):

Pracovní teplota: T1 a T2

Odolnost proti znečištění: D2

Stupeň krytí: IP 55

  • Konstrukční požadavky (podle normy EN 12966-1+A1)

Zatížení:  PAF1, WL2, PL1, TDB5



D) Solární soustava

Solární napáječ umožňuje provozovat zařízení  bez připojení k napájecí síti nízkého napětí.

Je tvořen těmito součástmi:

· Solární panel / panely

· Baterie

· Řídící jednotka solárního napájení typu MPPT

Provoz solárního systému je monitorován řídící jednotkou meteostanicea jeho stav je možné vzdáleně sledovat pomocí GSM sítě.

E) Nosná konstrukce

  • Sloup:

Spodní výška zařízení: 2,5m

Svodidlo: ANO

  • Příhradová konstrukce:

Spodní výška zařízení: 2,5m

Svodidlo: NE
